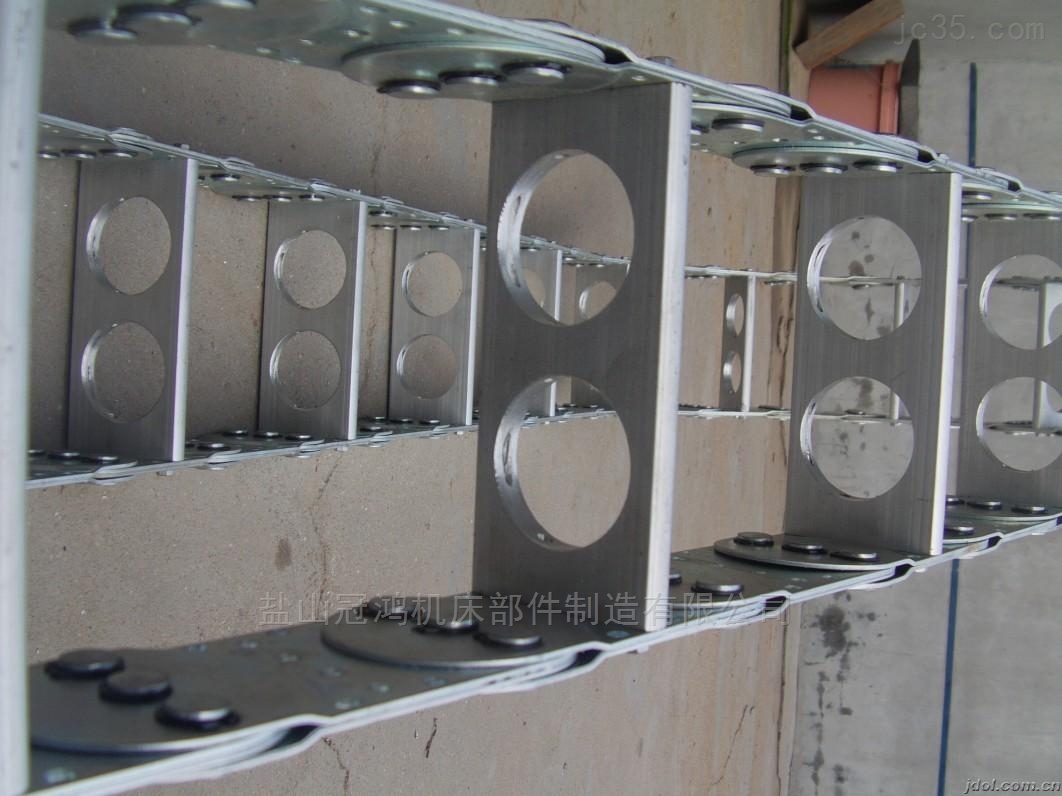

唐山TLG95框架式钢制拖链

发布时间: 点击量:56
唐山TLG95框架式钢制拖链


唐山TLG95框架式钢制拖链

钢制拖链按结构可分为TL型钢制拖链和TLG型钢制拖链.

钢制拖链按支撑板形式分为整体式(打孔式)、上下分开式、框架式(隔离片式)。

钢制拖链按节距分类有45、65、95、125、180、225、250型。拖链宽度可按用户要求定做,弯曲半径从50-800之间。

钢制拖链有三种支撑板的形式。
(1)当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式
(2)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式
(3)安装管缆的规格品种较多时,可选用支撑板——框架式。

唐山TLG95框架式钢制拖链

选用原则

1、根据支撑板最大孔径Dma来确定链板高度hg和拖链型号。

2、支撑板内腔孔径D1=d 约等于0.1d(取整数)。其中d=电线、电缆、液、气软管的外径。

3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径:

订单举例

  拖链型号TL115,支撑板Ⅲ型,弯曲半径R=250,支撑板宽度Bi=300,拖链长度L=7500

  拖链TL115Ⅲ-R250×300×7500

  Ⅰ型-支撑板整体型(根据用户要求开孔)

  Ⅱ型-支撑板上下分开型(根据用户要求开孔)

  Ⅲ型-上下是铝板内有隔离片(根据用户要求放隔离条)
